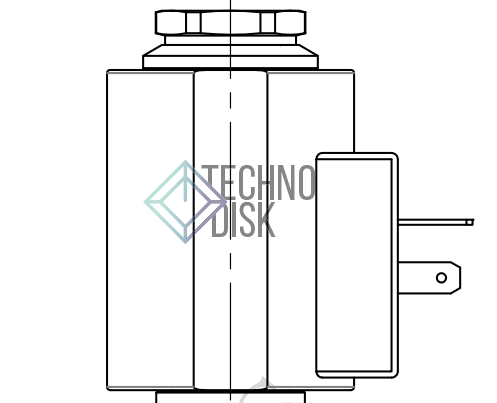

Двухходовой двухпозиционный нормально закрытый электромагнитный клапан седельного типа (350 бар, 12/24 В DC)
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Электромагнитный клапан седельного типа с двумя ходами и двумя позициями, нормально закрытый (с реверсивным потоком при подаче питания). При отсутствии питания клапан работает как обратный: поток жидкости проходит из линии ② в линию ①, а обратный поток (из ① в ②) блокируется. При подаче напряжения клапан открывается, обеспечивая свободный поток в обоих направлениях. Рассчитан на максимальное рабочее давление до 350 бар, подходит для гидросистем с высокими требованиями к герметичности. Внутренние утечки минимальны (не более 0.3 мл/мин при 210 бар). Применяется в гидравлических системах станков, прессов, мобильной и промышленной техники. Рабочая температура от –30 до +100 °C
Технические характеристики (сводка):
| Параметр | Значение |
|---|---|
| Тип клапана | Двухходовой двухпозиционный, седельный (Poppet-type) |
| Функция | Нормально закрытый, реверсивный поток при подаче питания |
| Логика работы (без питания) | Свободный поток ② → ①; блокировка ① → ② (работает как обратный клапан) |
| Логика работы (под напряжением) | Свободный поток ① ↔ ② (в обоих направлениях) |
| Максимальное рабочее давление | 350 бар |
| Внутренние утечки | ≤ 0.3 мл/мин при 210 бар (5 капель/мин) |
| Рабочее напряжение | 12 В DC, 24 В DC (и другие по запросу) |
| Минимальное рабочее напряжение | 85% от номинального |
| Требуемая фильтрация масла | 20 мкм или лучше |
| Стандартное посадочное гнездо | T4-1 |
| Рабочая температура | –30…+100 °C (уплотнения из буна-N) |
| Стандартный блок (монтажный) | T4-11, 13, 14, 16 |
| Вязкость рабочей жидкости (для графика) | 32 сСт при 40 °C |
