Пневматический клапанный остров Festo 10P-14-8A-FB-R-U-8M+Z-E (CPV14) 24V DC для систем автоматизации
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе

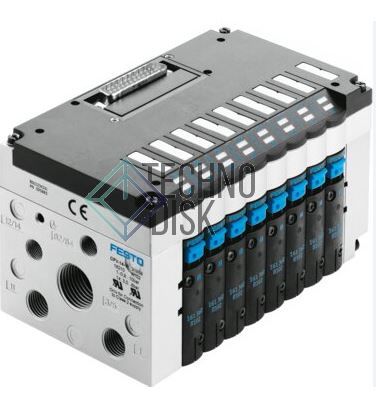

Клапанный остров Festo модели 10P-14-8A-FB-R-U-8M+Z-E – это компактное модульное устройство для управления пневматическими исполнительными механизмами, входящее в семейство CPV14 (CPV = Compact Performance Valve). Предназначен для централизованного монтажа до 8 клапанных позиций (8M) с возможностью установки до 16 клапанных функций. Оснащён 24V DC электропитанием и интерфейсом управления. Остров оптимизирован для применения в промышленной автоматизации, упаковочном оборудовании, станкостроении и робототехнике.
Расшифровка артикула 10P-14-8A-FB-R-U-8M+Z-E
| Компонент | Код | Описание |
|---|---|---|
| Серия | 10P | Тип 10 – модульный клапанный остров Festo (Type 10) |
| Типоразмер | 14 | Ширина клапанной вставки 14 мм (CPV14) |
| Количество позиций | 8A | До 8 клапанных позиций |
| Тип монтажа / Вход | FB | Полевая шина (Fieldbus) / многоконтактный разъём |
| Направление потока / Исполнение | R | Реверсивное / стандартное исполнение |
| Электрический интерфейс | U | Универсальный интерфейс / многоконтактный разъём (M12) |
| Количество клапанов | 8M | Установлено 8 клапанных модулей (M) |
| Опции / Монтаж | Z-E | Дополнительный кронштейн или монтажный комплект |
Примечание: точная расшифровка может уточняться по документации производителя.
Технические характеристики (на основе типовых данных CPV14):
| Параметр | Значение |
|---|---|
| Производитель | Festo SE & Co. KG (Германия) |
| Серия | CPV14 (Compact Performance Valve) |
| Тип | Пневматический клапанный остров |
| Количество клапанных позиций | до 8 (в данной конфигурации 8 клапанов) |
| Макс. количество клапанных функций | до 16 |
| Присоединение | Пневматика: 14 мм (CPV14), штуцеры для трубок 4, 6, 8, 10 мм |
| Электропитание | 24V DC (номинальное) |
| Электрическое подключение | Полевая шина (FB) + многоконтактный разъём (U) |
| Интерфейсы управления | Profibus-DP, Interbus, CANopen, DeviceNet, CC-Link |
| Защита от пыли и влаги | IP65 / IP67 |
| Стандартный расход (при 6 бар) | 360…700 л/мин (зависит от установленных клапанов) |
| Рабочее давление | от –0.9 до 10 бар |
| Среда | Сжатый воздух (класс по ISO 8573-1:2010 [7:4:4]) |
| Температура среды | от –5 до +50°C |
| Температура окружающей среды | от –5 до +50°C |
| Степень защиты | IP65 (с установленными кабелями и заглушками) |
| Материал корпуса | Полиамид, усиленный стекловолокном |
| Уплотнения | NBR (бутадиен-нитрильный каучук) |
| Масса | ~0.5…2 кг (в зависимости от конфигурации) |
| Сертификация | CE, RoHS, cUL us, ATEX (опционально) |
| Назначение | Управление пневматическими приводами (цилиндры, захваты, поворотные механизмы) |
