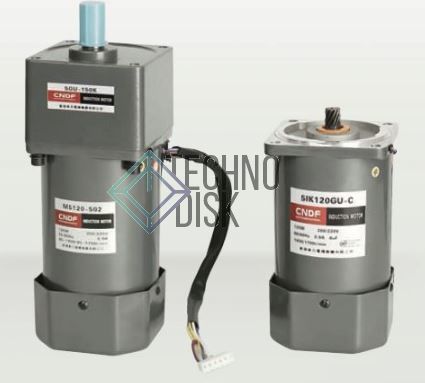

Мотор-редуктор CNDF 5IK120GU 120 Вт 220/380 В 50 Гц с выбором редуктора (цилиндрический / червячный / конический) 5GU 5GR

16 000.00 ₽
В наличии
+ −
Купить в один клик

Компактный асинхронный мотор-редуктор CNDF серии 5IK120GU с фланцем 90×90 мм предназначен для непрерывной работы в системах промышленной автоматизации, упаковочном, конвейерном и пищевом оборудовании. Модель 5IK120GU является универсальным решением «все в одном», состоящим из электродвигателя 120 Вт и одного из типов редуктора на выбор: цилиндрического (5GU), углового конического (5GR) или червячного. Вал двигателя представляет собой шлицевую шестерню, которая напрямую входит в зацепление с первой шестерней редуктора, что обеспечивает высокую надежность и КПД всей передачи.

Электродвигатель рассчитан на работу от сети переменного тока 220 В (однофазный, с пусковым конденсатором) или 380 В (трёхфазный), класс защиты IP54, класс изоляции F, режим работы S1 (продолжительный). Цилиндрический редуктор 5GU и угловой конический 5GR доступны с передаточными числами от 3 до 200.

Технические характеристики электродвигателя CNDF 5IK120GU:

ПараметрЗначение
Мощность120 Вт (0,12 кВт)
ТипАсинхронный, однофазный / трёхфазный
Напряжение1 фаза 220 В AC / 3 фазы 380 В AC, 50 Гц
Номинальная частота вращения1350 об/мин (50 Гц)
Потребляемый ток1,5 А (220 В) / 0,42–0,47 А (380 В)
Номинальный крутящий момент0,910 Н·м (≈9,28 кгс·см)
Пусковой момент0,625 Н·м (≈6,37 кгс·см)
Тип вала двигателяШлицевая шестерня (вал-шестерня) для прямого соединения с редуктором
ФланецКвадратный 90×90 мм
Степень защитыIP54
Класс изоляцииF
Рабочая температура–10…+40 °C
Режим работыS1 (продолжительный)
Пусковой конденсатор6 мкФ / 450 В (входит в комплект)

Редуктор 5GU (цилиндрический / червячный) на выбор покупателя: Цилиндрический редуктор 5GU (прямоугольный, соосный) характеризуется высоким КПД (до 96–98%), низким уровнем шума и отсутствием само-торможения. Применяется на конвейерах, упаковочных машинах и вентиляторах.

  • Передаточные числа: 3 / 3.6 / 5 / 6 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / 200.
  • Максимальный крутящий момент редуктора: 20 Н·м (ограничение прочности редуктора).

Редуктор 5GR (угловой конический) на выбор покупателя: Угловой конический редуктор 5GR (перекрестный, с гипоидной парой) отличается компактностью и плавностью хода.

  • Передаточные числа: 5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50.

Регулировка и монтаж:

  • Регулировка оборотов производится с помощью внешнего контроллера (опционально, не входит в стандартную комплектацию). Рекомендуемый диапазон регулирования для оптимальной работы – 400–1250 об/мин.
  • Монтажное исполнение – фланцевое (IMB5 / B14), возможна установка в любом пространственном положении с соблюдением требований по вентиляции.
  • Реверсирование однофазного двигателя производится ТОЛЬКО в состоянии полной остановки.

Условия эксплуатации и обслуживания:

  • Редуктор 5GU залит консистентной смазкой на весь срок службы, замена масла не требуется.
  • Периодичность техобслуживания: визуальный осмотр уплотнений и крепежа каждые 6 месяцев, замена конденсатора при выходе из строя.
  • Межсервисный интервал подшипников электродвигателя – не менее 20 000 часов.

Гарантия и сертификация:

  • Гарантия: 12 месяцев с даты отгрузки.
  • Продукция CNDF имеет международные сертификаты CE, CCC и соответствует российским стандартам ГОСТ
